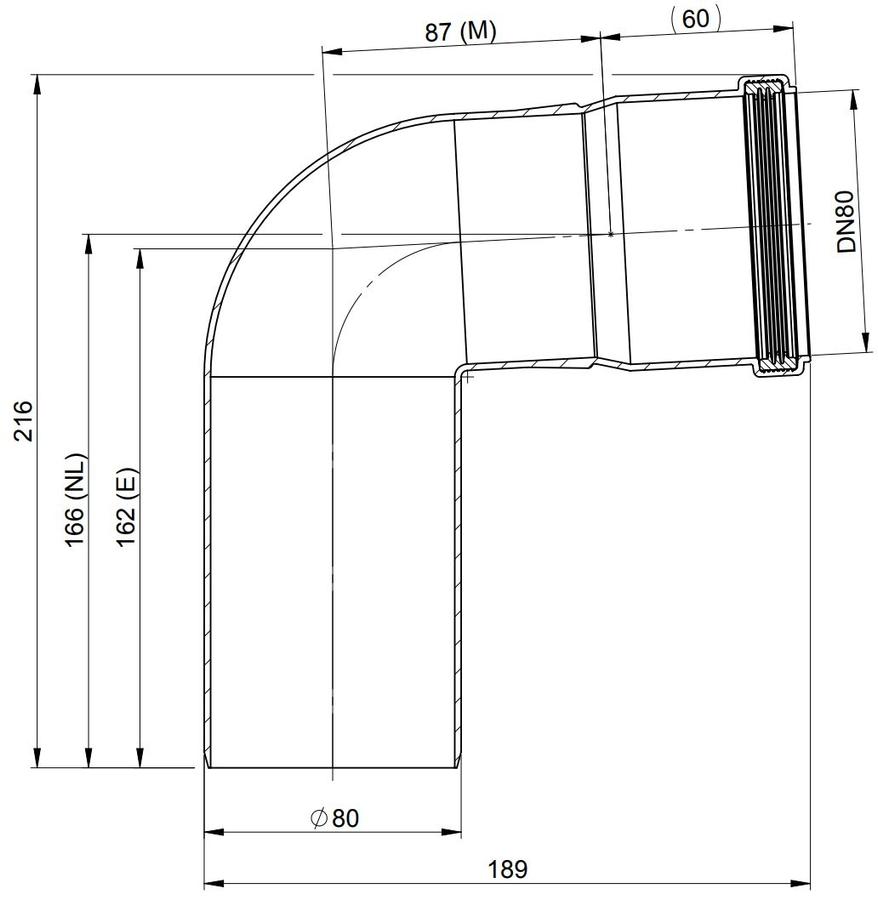

ATEC Bogen PolyTop 87Grad, DN 80

Trocken (nicht kondensierend)

ja

Außendurchmesser Anschluss 1 [mm]

80 mm

Innendurchmesser Anschluss 1 [mm]

76 mm

Anschluss 2

Muffe mit Abdichtung

Oberflächenschutz

unbehandelt

Innendurchmesser Anschluss 2 [mm]

80 mm

Grad [°]

87 °

Anschluss 1

Einschubende

RAL-Nummer

7021

Nass (kondensierend)

ja

Werkstoffgüte

Polypropylen (PP)

Positiv (Überdruck)

ja

Werkstoff

Kunststoff

Produktklasse

Bogen Abgas Einwandig

Oberflächenbehandlung

unbehandelt

Produktionsart

nahtlos

Negativ (Unterdruck)

ja

Anzahl der Lippen

3

Wandstärke [mm]

2 mm

Farbe

anthrazit

Länge Anschluss 1 [mm]

162 mm

Außendurchmesser Anschluss 2 [mm]

90 mm

Form

Bogen

Länge Anschluss 2 [mm]

147 mm

Serie

PolyTop

Abgas-Technologie
