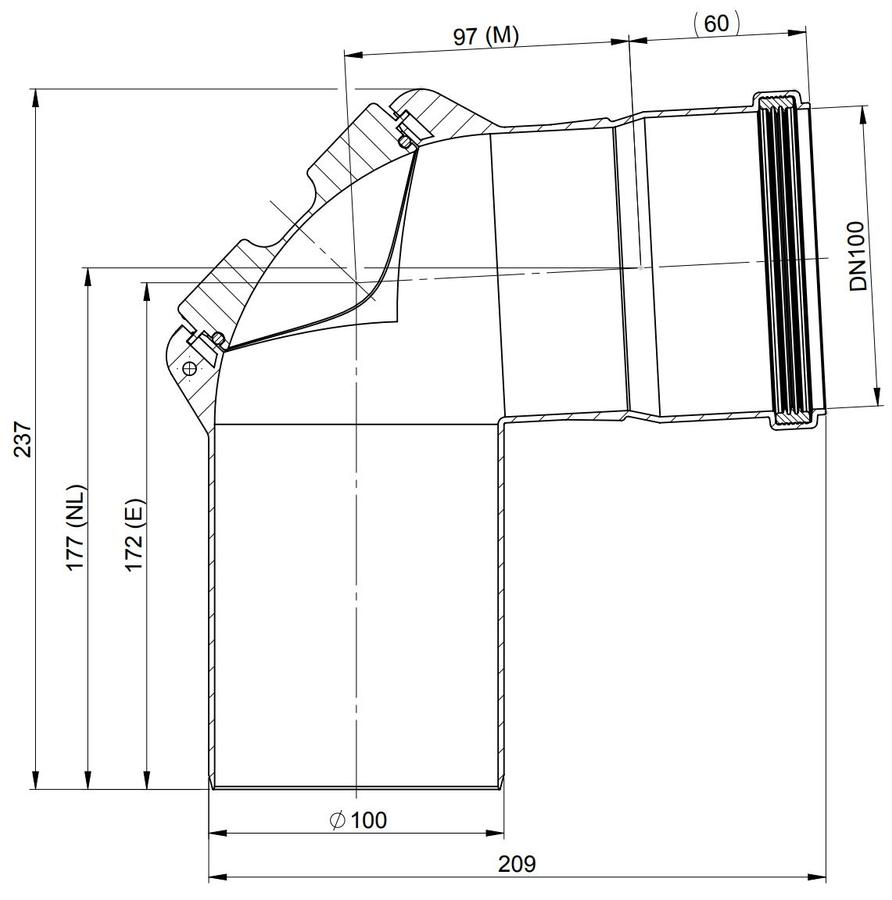

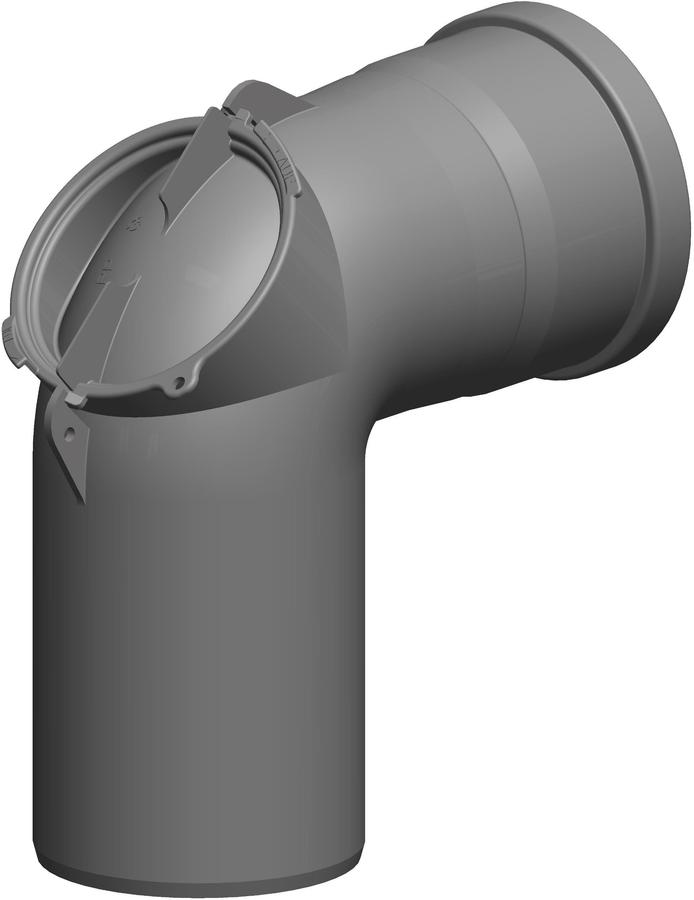

ATEC Kontroll-Bogen PolyTop 87Grad, DN 100

Positiv (Überdruck)

ja

Produktklasse

Abgasformstück 2 Anschlüsse einwandig

Werkstoffgüte

Polypropylen (PP)

Wandstärke [mm]

2 mm

Außendurchmesser Anschluss 2 [mm]

110 mm

Negativ (Unterdruck)

ja

Produktionsart

nahtlos

Außendurchmesser Anschluss 1 [mm]

100 mm

Länge Anschluss 1 [mm]

177 mm

Innendurchmesser Anschluss 2 [mm]

100 mm

Nass (kondensierend)

ja

Form

Inspektionsstück Bogen

Farbe

anthrazit

Anschluss 1

Einschubende

Trocken (nicht kondensierend)

ja

Länge Anschluss 2 [mm]

157 mm

Grad [°]

87 °

Werkstoff

Kunststoff

Oberflächenschutz

unbehandelt

RAL-Nummer

7021

Oberflächenbehandlung

unbehandelt

Serie

PolyTop

Anzahl der Lippen

3

Innendurchmesser Anschluss 1 [mm]

96 mm

Anschluss 2

Muffe mit Abdichtung

Abgas-Technologie
