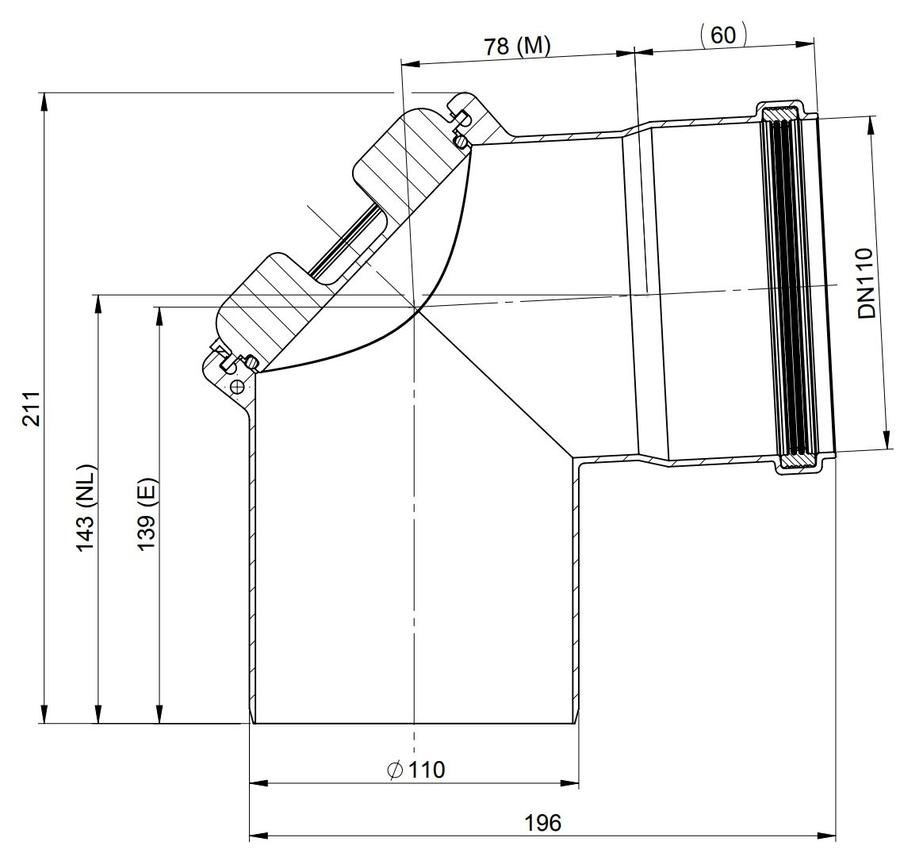

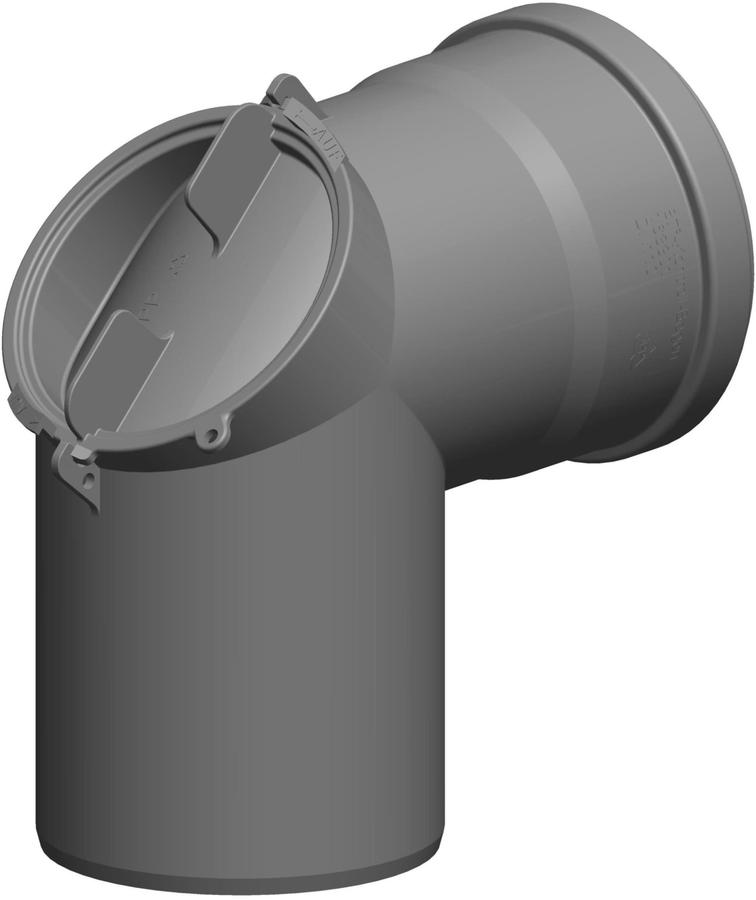

ATEC Kontroll-Bogen PolyTop 87Grad, DN 110

Form

Inspektionsstück Bogen

RAL-Nummer

7021

Farbe

anthrazit

Produktklasse

Abgasformstück 2 Anschlüsse einwandig

Anzahl der Lippen

3

Innendurchmesser Anschluss 2 [mm]

110 mm

Nass (kondensierend)

ja

Oberflächenbehandlung

unbehandelt

Außendurchmesser Anschluss 1 [mm]

110 mm

Produktionsart

nahtlos

Wandstärke [mm]

2,5 mm

Trocken (nicht kondensierend)

ja

Außendurchmesser Anschluss 2 [mm]

120 mm

Serie

PolyTop

Werkstoffgüte

Polypropylen (PP)

Länge Anschluss 1 [mm]

143 mm

Oberflächenschutz

unbehandelt

Anschluss 1

Einschubende

Grad [°]

87 °

Anschluss 2

Muffe mit Abdichtung

Länge Anschluss 2 [mm]

138 mm

Negativ (Unterdruck)

ja

Werkstoff

Kunststoff

Positiv (Überdruck)

ja

Innendurchmesser Anschluss 1 [mm]

105 mm

Abgas-Technologie
