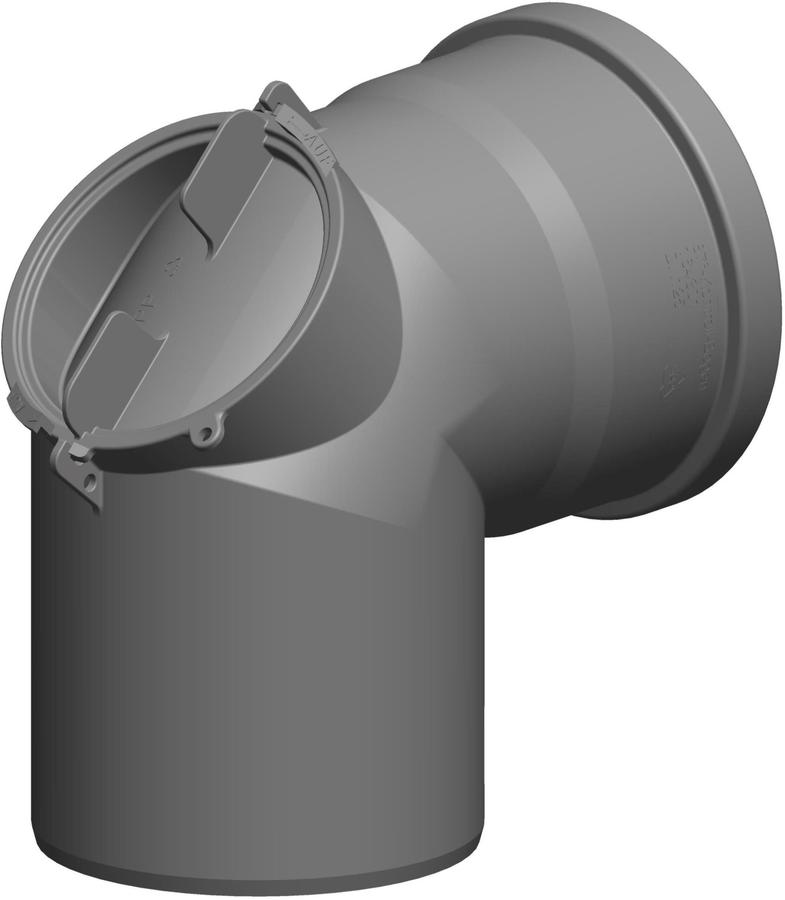

ATEC Kontroll-Bogen PolyTop 87Grad, DN 125

Werkstoffgüte

Polypropylen (PP)

Länge Anschluss 1 [mm]

138 mm

Trocken (nicht kondensierend)

ja

Positiv (Überdruck)

ja

Grad [°]

87 °

Farbe

anthrazit

Negativ (Unterdruck)

ja

Innendurchmesser Anschluss 1 [mm]

119 mm

Nass (kondensierend)

ja

Produktklasse

Abgasformstück 2 Anschlüsse einwandig

Außendurchmesser Anschluss 2 [mm]

140 mm

Oberflächenschutz

unbehandelt

Produktionsart

nahtlos

Außendurchmesser Anschluss 1 [mm]

125 mm

Anzahl der Lippen

3

Form

Inspektionsstück Bogen

Wandstärke [mm]

3 mm

Oberflächenbehandlung

unbehandelt

RAL-Nummer

7021

Serie

PolyTop

Anschluss 1

Einschubende

Anschluss 2

Muffe mit Abdichtung

Innendurchmesser Anschluss 2 [mm]

125 mm

Länge Anschluss 2 [mm]

138 mm

Werkstoff

Kunststoff

Abgas-Technologie

• Datenblatt PDF
• Montageanleitung PDF
