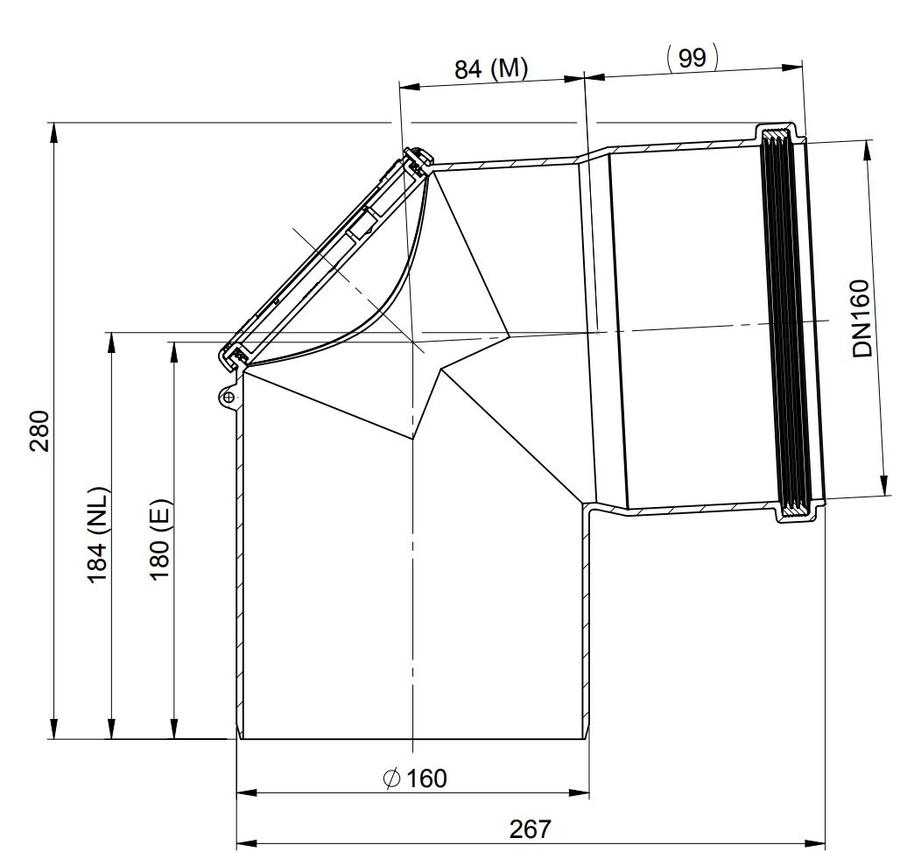

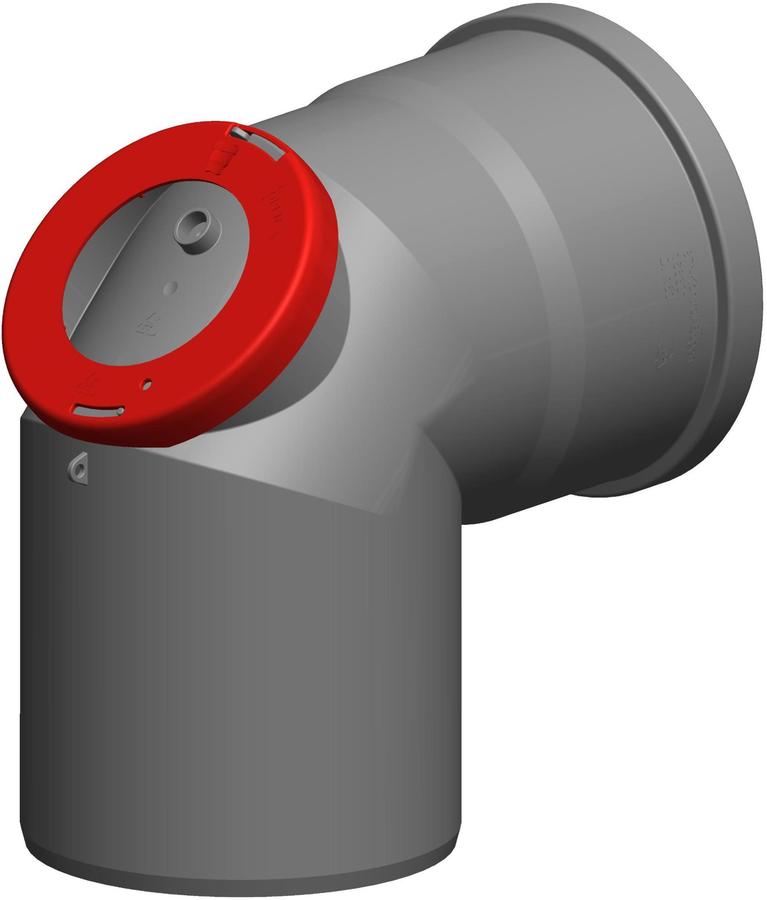

ATEC Kontroll-Bogen PolyTop 87Grad, DN 160

Grad [°]

87 °

Negativ (Unterdruck)

ja

Trocken (nicht kondensierend)

ja

Innendurchmesser Anschluss 2 [mm]

160 mm

Produktklasse

Abgasformstück 2 Anschlüsse einwandig

Länge Anschluss 2 [mm]

183 mm

Produktionsart

nahtlos

Anzahl der Lippen

3

Oberflächenbehandlung

unbehandelt

Werkstoff

Kunststoff

Oberflächenschutz

unbehandelt

Werkstoffgüte

Polypropylen (PP)

Serie

PolyTop

Innendurchmesser Anschluss 1 [mm]

153 mm

Außendurchmesser Anschluss 1 [mm]

160 mm

Länge Anschluss 1 [mm]

184 mm

RAL-Nummer

7021

Anschluss 2

Muffe mit Abdichtung

Außendurchmesser Anschluss 2 [mm]

175 mm

Nass (kondensierend)

ja

Form

Inspektionsstück Bogen

Anschluss 1

Einschubende

Wandstärke [mm]

3,5 mm

Farbe

anthrazit

Positiv (Überdruck)

ja

Abgas-Technologie
