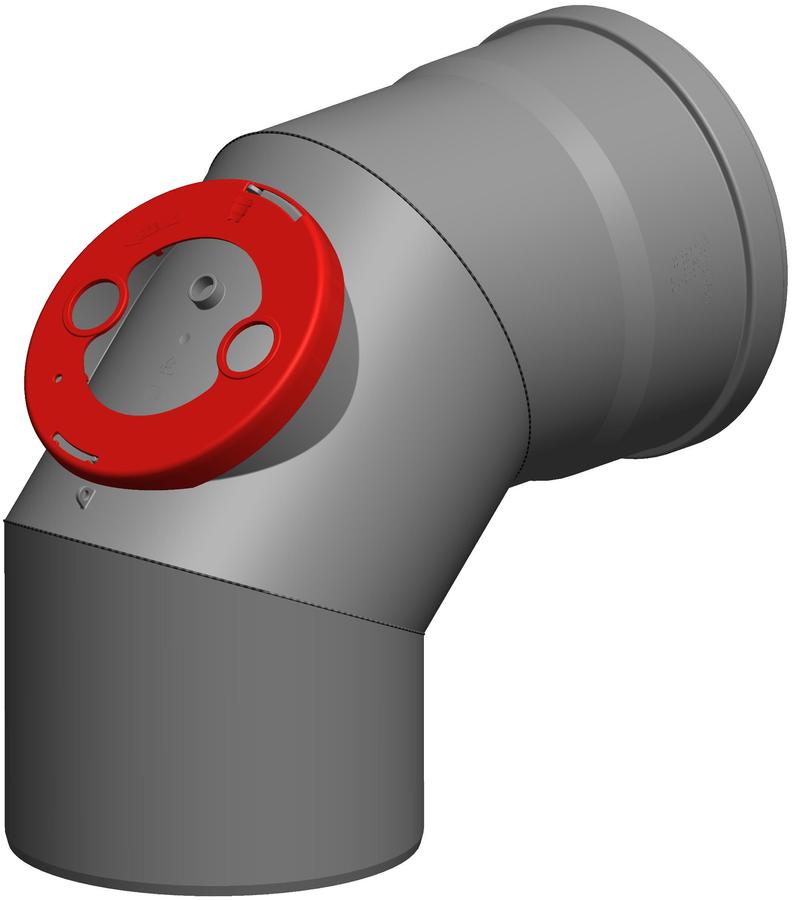

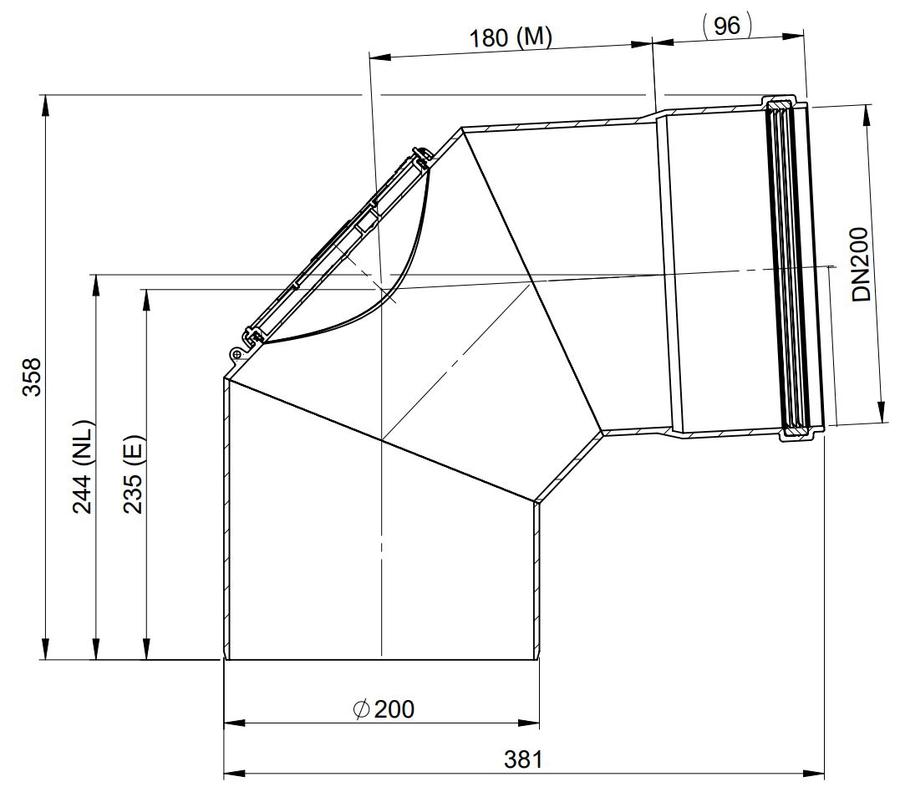

ATEC Kontroll-Bogen PolyTop 87Grad, DN 200

Grad [°]

87 °

Nass (kondensierend)

ja

Form

Inspektionsstück Bogen

Serie

PolyTop

Wandstärke [mm]

3,5 mm

RAL-Nummer

7021

Länge Anschluss 2 [mm]

284 mm

Innendurchmesser Anschluss 1 [mm]

193 mm

Oberflächenschutz

unbehandelt

Trocken (nicht kondensierend)

ja

Anschluss 1

Einschubende

Außendurchmesser Anschluss 2 [mm]

220 mm

Anzahl der Lippen

3

Innendurchmesser Anschluss 2 [mm]

200 mm

Anschluss 2

Muffe mit Abdichtung

Werkstoff

Kunststoff

Negativ (Unterdruck)

ja

Farbe

anthrazit

Positiv (Überdruck)

ja

Außendurchmesser Anschluss 1 [mm]

200 mm

Länge Anschluss 1 [mm]

243 mm

Produktklasse

Abgasformstück 2 Anschlüsse einwandig

Werkstoffgüte

Polypropylen (PP)

Oberflächenbehandlung

unbehandelt

Produktionsart

nahtlos

Abgas-Technologie

• Datenblatt PDF
• Montageanleitung PDF
