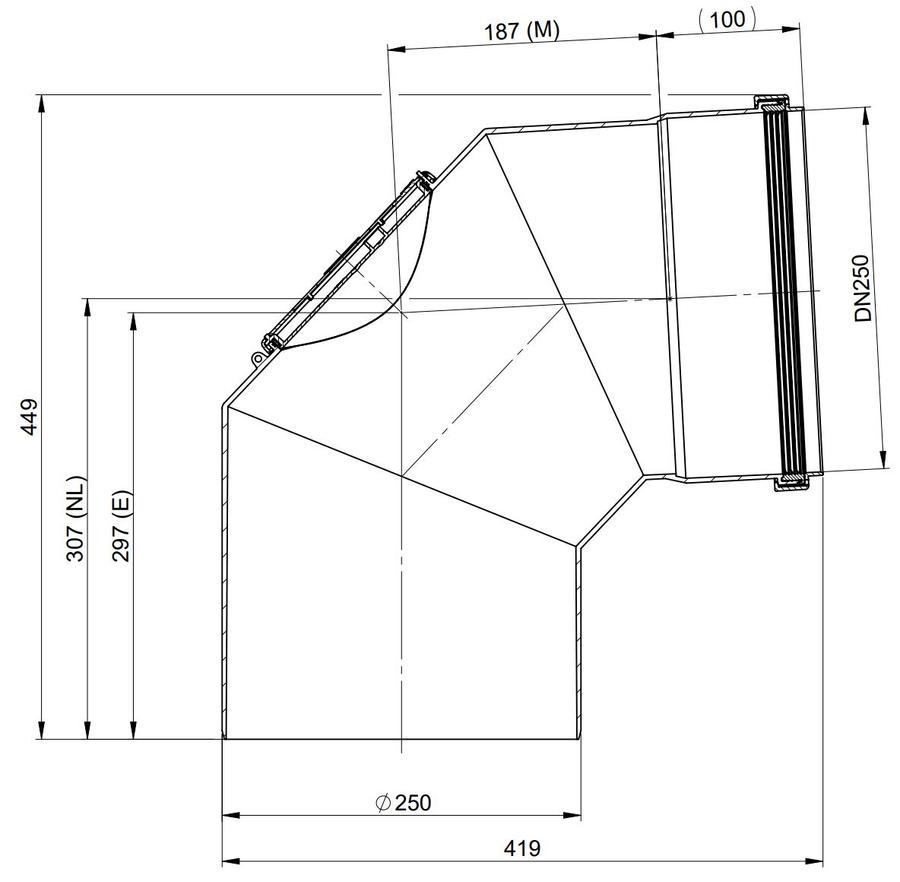

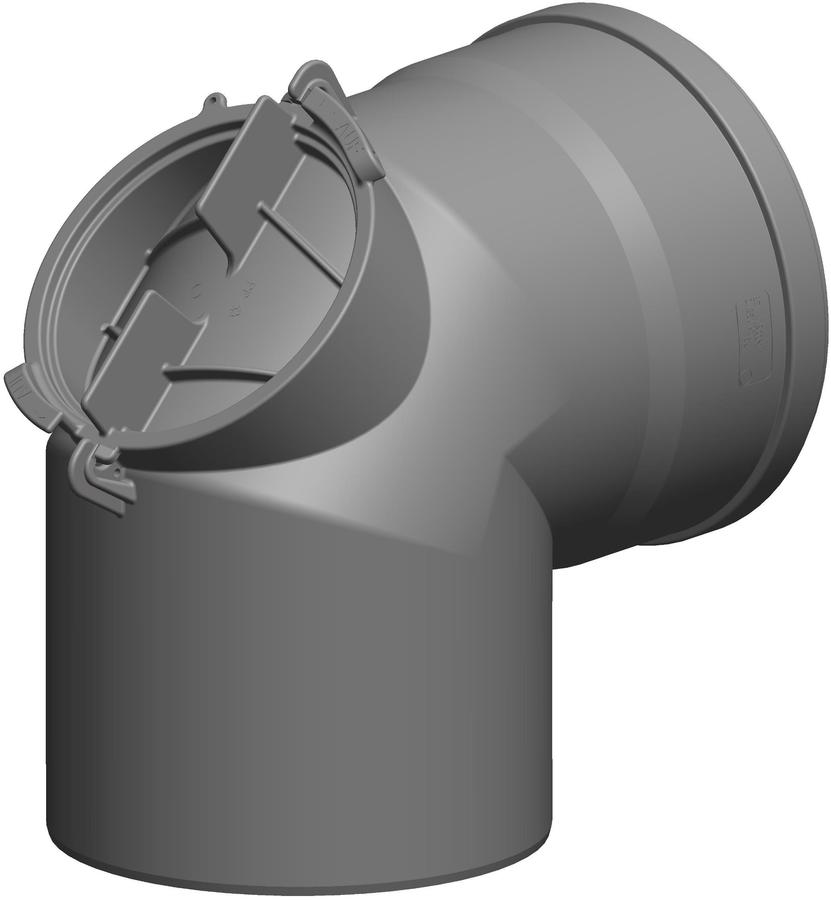

ATEC Kontroll-Bogen PolyTop 87Grad, DN 250

Produktklasse

Abgasformstück 2 Anschlüsse einwandig

Grad [°]

87 °

Wandstärke [mm]

4 mm

Innendurchmesser Anschluss 1 [mm]

242 mm

Außendurchmesser Anschluss 1 [mm]

250 mm

Form

Inspektionsstück Bogen

Oberflächenbehandlung

unbehandelt

Anschluss 1

Einschubende

Positiv (Überdruck)

ja

Oberflächenschutz

unbehandelt

Trocken (nicht kondensierend)

ja

Werkstoff

Kunststoff

Negativ (Unterdruck)

ja

Anzahl der Lippen

3

Farbe

anthrazit

Außendurchmesser Anschluss 2 [mm]

271 mm

Innendurchmesser Anschluss 2 [mm]

240 mm

Produktionsart

nahtlos

Anschluss 2

Muffe mit Abdichtung

Länge Anschluss 1 [mm]

237 mm

RAL-Nummer

7021

Nass (kondensierend)

ja

Serie

PolyTop

Werkstoffgüte

Polypropylen (PP)

Abgas-Technologie
