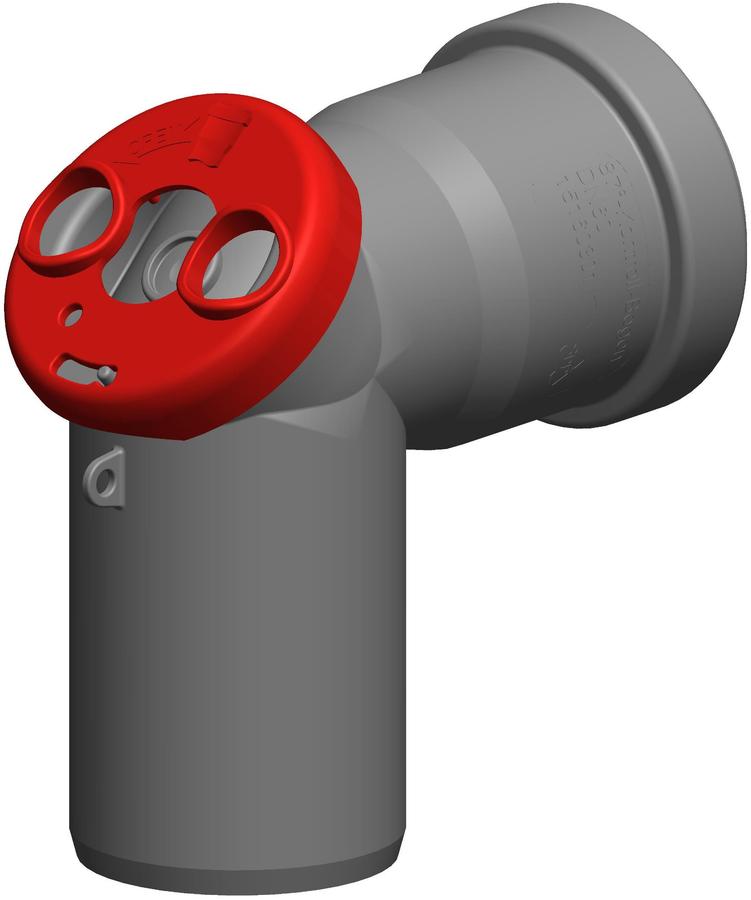

ATEC Kontroll-Bogen PolyTop 87Grad, DN 60

Anschluss 2

Muffe mit Abdichtung

Form

Inspektionsstück Bogen

Wandstärke [mm]

2 mm

RAL-Nummer

7021

Werkstoffgüte

Polypropylen (PP)

Oberflächenbehandlung

unbehandelt

Anzahl der Lippen

3

Nass (kondensierend)

ja

Innendurchmesser Anschluss 1 [mm]

56 mm

Produktionsart

nahtlos

Länge Anschluss 1 [mm]

99 mm

Negativ (Unterdruck)

ja

Außendurchmesser Anschluss 2 [mm]

75 mm

Außendurchmesser Anschluss 1 [mm]

60 mm

Grad [°]

87 °

Oberflächenschutz

unbehandelt

Länge Anschluss 2 [mm]

96 mm

Innendurchmesser Anschluss 2 [mm]

60 mm

Werkstoff

Kunststoff

Serie

PolyTop

Positiv (Überdruck)

ja

Produktklasse

Abgasformstück 2 Anschlüsse einwandig

Trocken (nicht kondensierend)

ja

Anschluss 1

Einschubende

Farbe

anthrazit

Abgas-Technologie

• Datenblatt PDF
• Montageanleitung PDF
