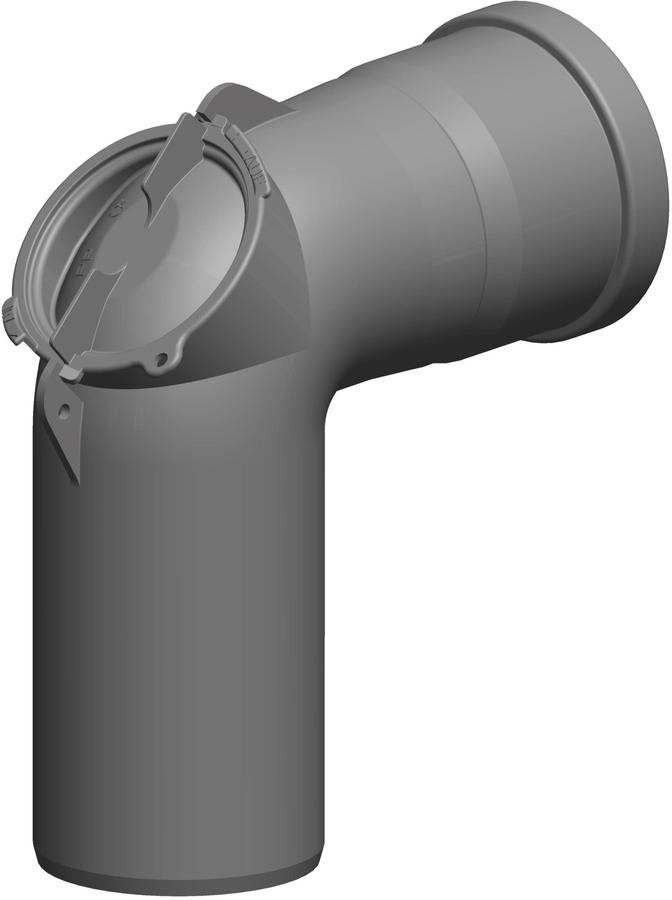

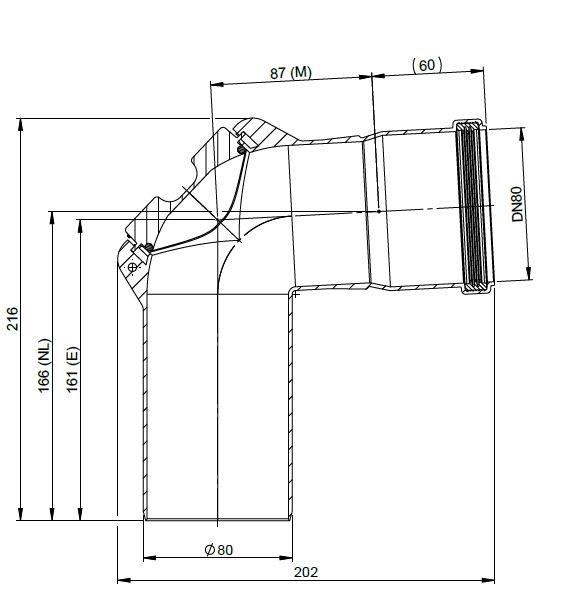

ATEC Kontroll-Bogen PolyTop 87Grad, DN 80

Anzahl der Lippen

3

Länge Anschluss 2 [mm]

147 mm

Werkstoffgüte

Polypropylen (PP)

Grad [°]

87 °

Anschluss 2

Muffe mit Abdichtung

Trocken (nicht kondensierend)

ja

Anschluss 1

Einschubende

Form

Inspektionsstück Bogen

Länge Anschluss 1 [mm]

166 mm

Innendurchmesser Anschluss 2 [mm]

80 mm

Serie

PolyTop

Produktionsart

nahtlos

Positiv (Überdruck)

ja

Farbe

anthrazit

Nass (kondensierend)

ja

Außendurchmesser Anschluss 1 [mm]

80 mm

Werkstoff

Kunststoff

Produktklasse

Abgasformstück 2 Anschlüsse einwandig

RAL-Nummer

7021

Oberflächenschutz

unbehandelt

Oberflächenbehandlung

unbehandelt

Negativ (Unterdruck)

ja

Wandstärke [mm]

2 mm

Außendurchmesser Anschluss 2 [mm]

90 mm

Innendurchmesser Anschluss 1 [mm]

76 mm

Abgas-Technologie
