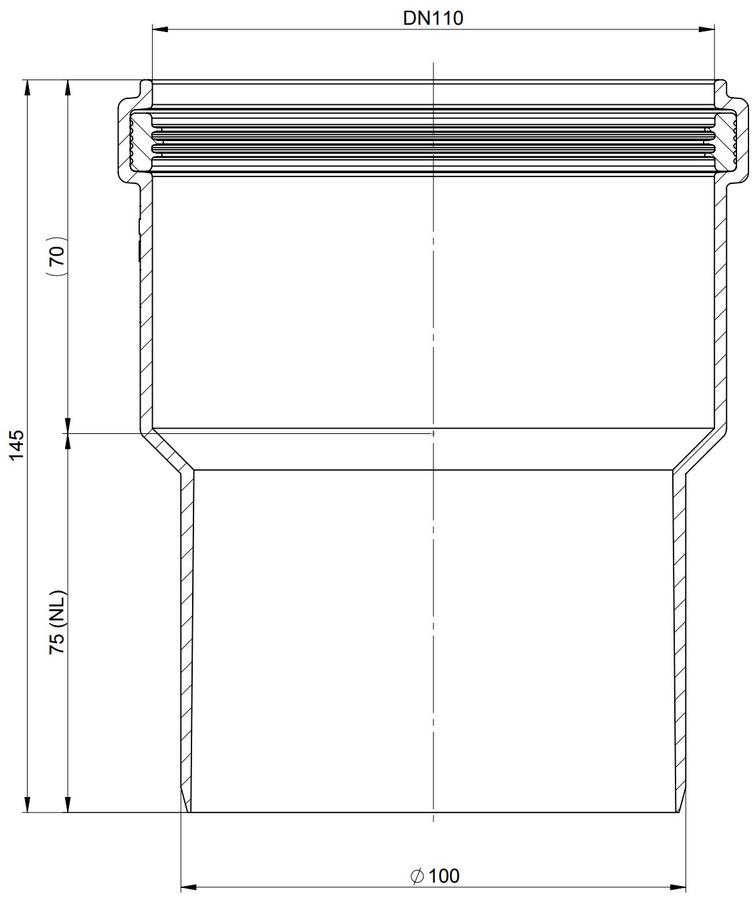

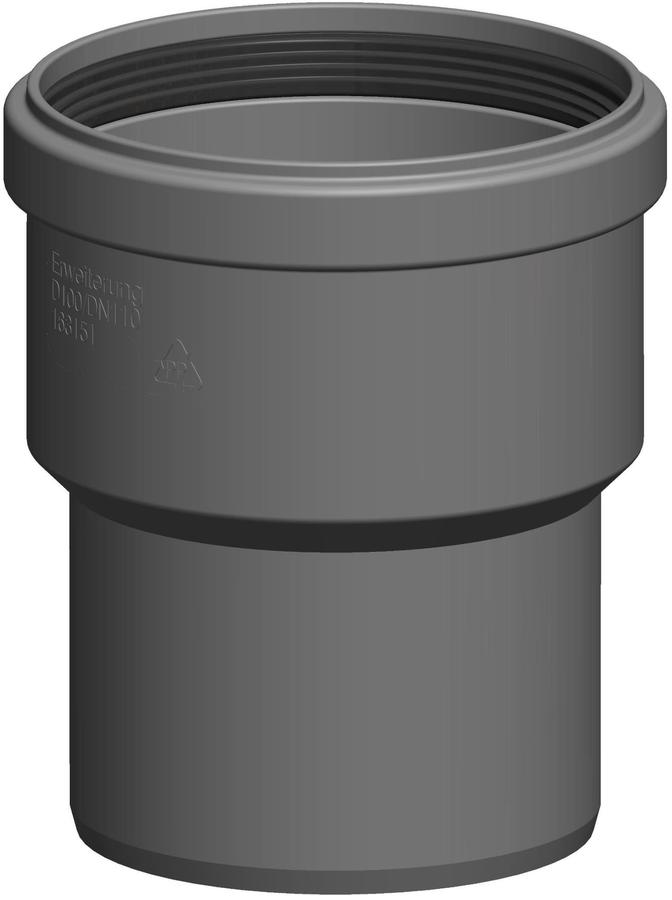

ATEC Reduktion/Erweiterung PolyTop DN 100/110, zentrisch

Produktklasse

Abgasformstück 2 Anschlüsse einwandig

Negativ (Unterdruck)

ja

Anzahl der Lippen

3

Innendurchmesser Anschluss 2 [mm]

110 mm

Trocken (nicht kondensierend)

ja

Innendurchmesser Anschluss 1 [mm]

96 mm

Nass (kondensierend)

ja

Form

Reduzierung/Vergrößerung

Außendurchmesser Anschluss 2 [mm]

120 mm

Außendurchmesser Anschluss 1 [mm]

100 mm

Anschluss 1

Einschubende

Serie

PolyTop

Werkstoff

Kunststoff

Länge Anschluss 1 [mm]

145 mm

Positiv (Überdruck)

ja

Oberflächenbehandlung

unbehandelt

Oberflächenschutz

unbehandelt

Werkstoffgüte

Polypropylen (PP)

Produktionsart

nahtlos

Wandstärke [mm]

2,2 mm

RAL-Nummer

7021

Anschluss 2

Muffe mit Abdichtung

Farbe

anthrazit

Abgas-Technologie
