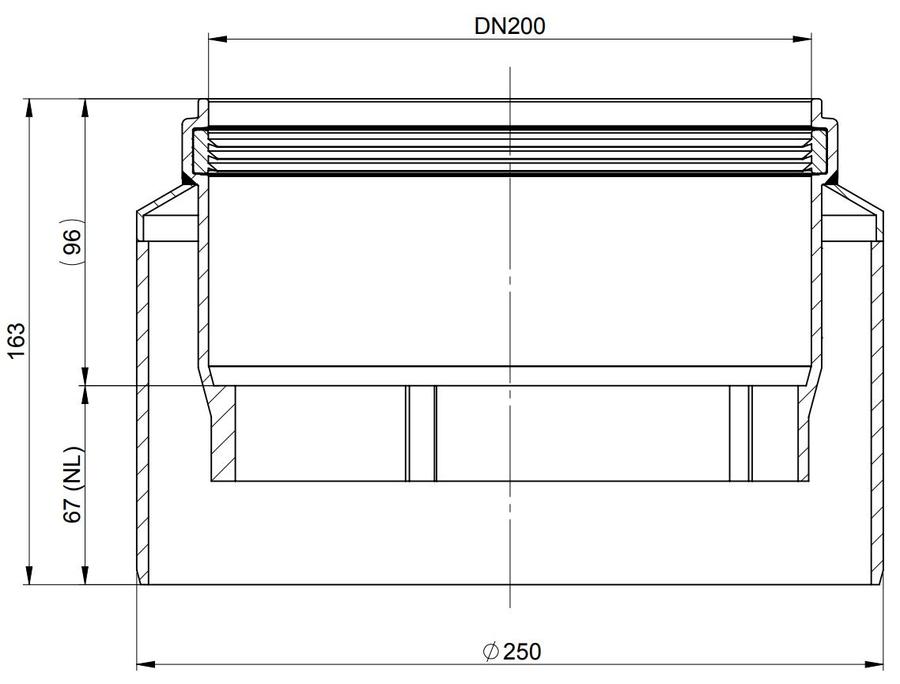

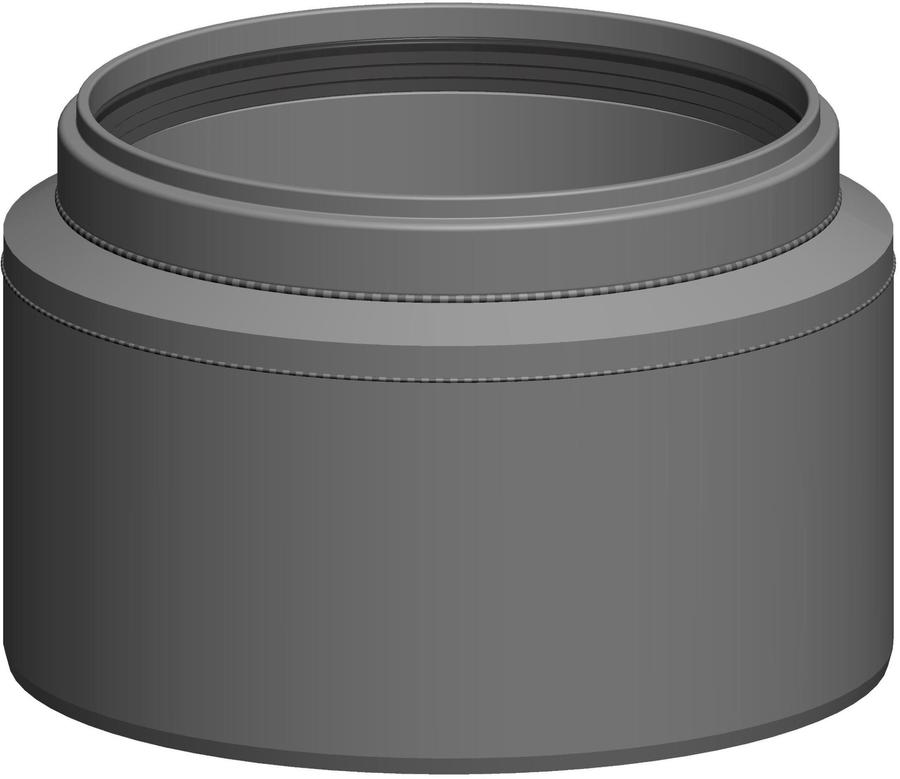

ATEC Reduktion/Erweiterung PolyTop DN 250/200, zentrisch

Positiv (Überdruck)

ja

Nass (kondensierend)

ja

Negativ (Unterdruck)

ja

Form

Reduzierung/Vergrößerung

Länge Anschluss 1 [mm]

163 mm

Anschluss 2

Muffe mit Abdichtung

Außendurchmesser Anschluss 2 [mm]

220 mm

Oberflächenschutz

unbehandelt

Wandstärke [mm]

3,5 mm

Oberflächenbehandlung

unbehandelt

Anzahl der Lippen

3

Innendurchmesser Anschluss 2 [mm]

200 mm

Serie

PolyTop

Anschluss 1

Einschubende

Werkstoffgüte

Polypropylen (PP)

Außendurchmesser Anschluss 1 [mm]

250 mm

RAL-Nummer

7021

Produktionsart

nahtlos

Trocken (nicht kondensierend)

ja

Farbe

anthrazit

Werkstoff

Kunststoff

Innendurchmesser Anschluss 1 [mm]

242 mm

Produktklasse

Abgasformstück 2 Anschlüsse einwandig

Abgas-Technologie
