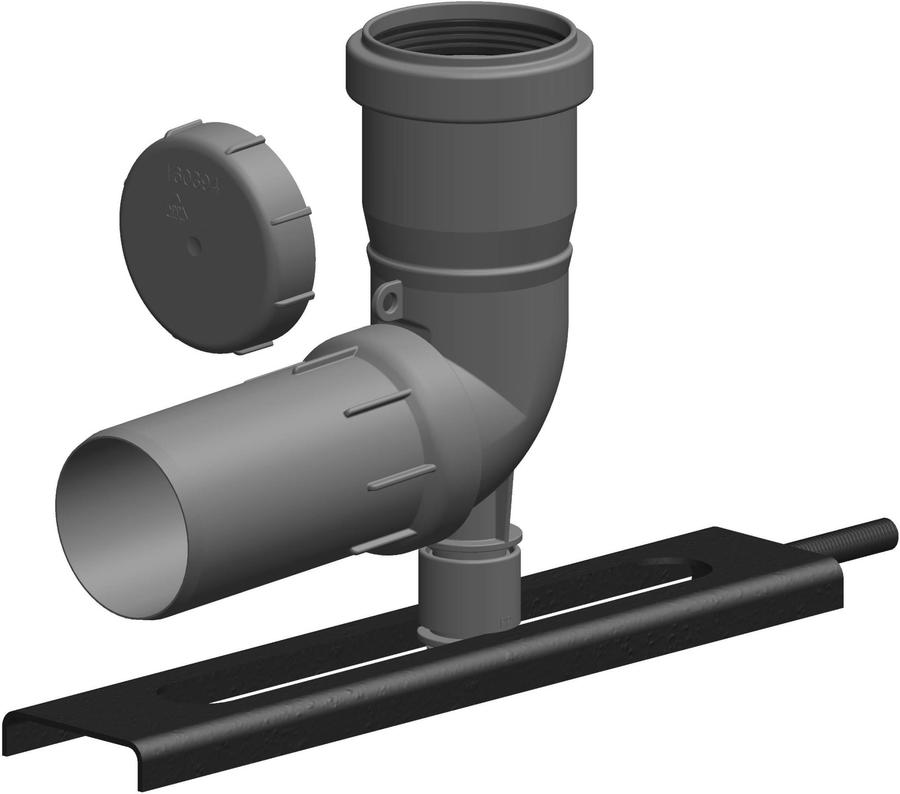

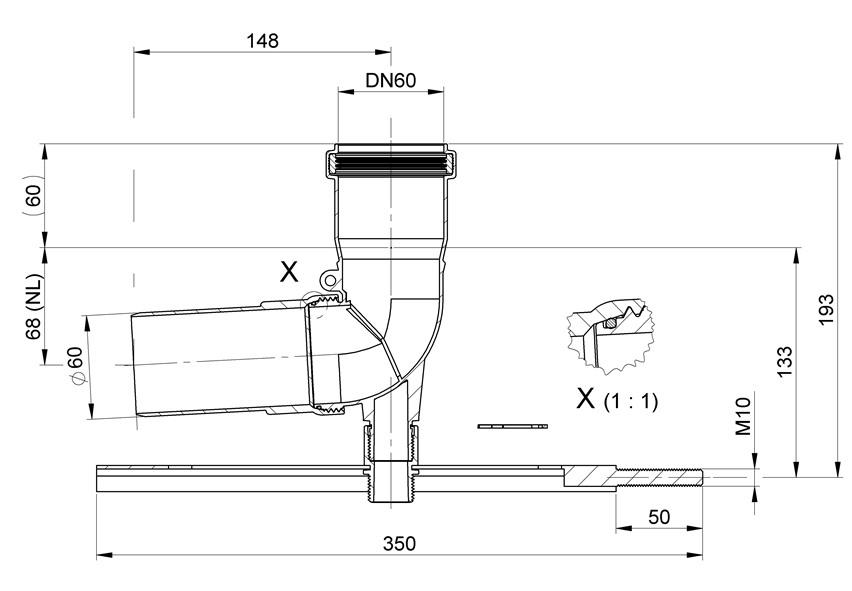

ATEC SV-Schachteinführung PolyTop DN 60, schraubbar mit Auflager

Anschluss 1

Einschubende

Trocken (nicht kondensierend)

ja

Grad [°]

87 °

Länge Anschluss 2 [mm]

128 mm

Außendurchmesser Anschluss 1 [mm]

60 mm

Länge Anschluss 1 [mm]

148 mm

Form

Bogen

Wandstärke [mm]

2 mm

Oberflächenbehandlung

unbehandelt

Anschluss 2

Muffe mit Abdichtung

Innendurchmesser Anschluss 2 [mm]

60 mm

Werkstoffgüte

Polypropylen (PP)

Nass (kondensierend)

ja

Positiv (Überdruck)

ja

Innendurchmesser Anschluss 1 [mm]

56 mm

Oberflächenschutz

unbehandelt

Außendurchmesser Anschluss 2 [mm]

75 mm

Werkstoff

Kunststoff

Produktklasse

Bogen Abgas Einwandig

Serie

PolyTop

Produktionsart

nahtlos

Negativ (Unterdruck)

ja

Farbe

anthrazit

Anzahl der Lippen

3

RAL-Nummer

7021

Abgas-Technologie

• Datenblatt PDF
• Montageanleitung PDF
