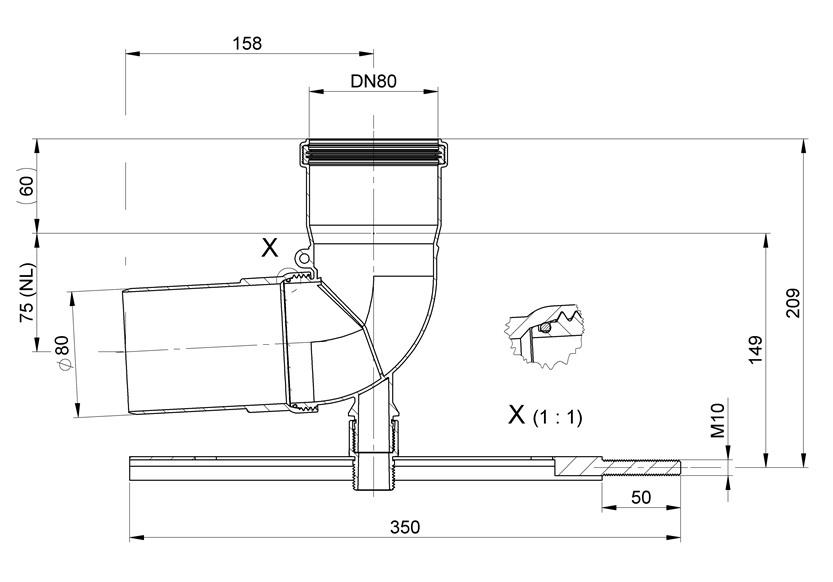

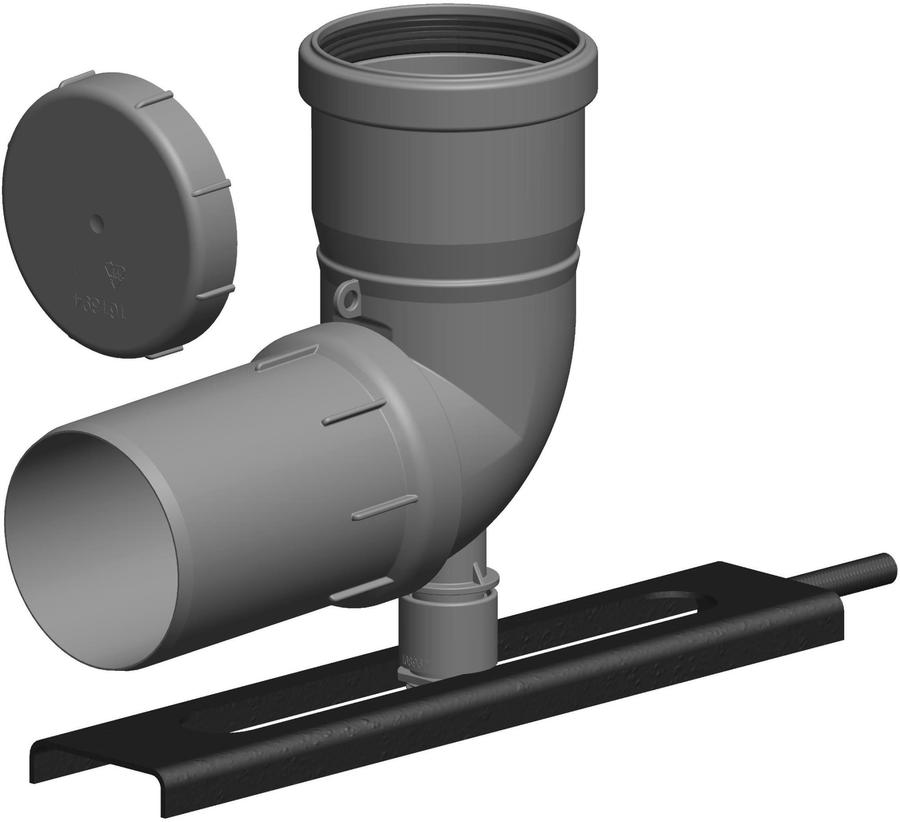

ATEC SV-Schachteinführung PolyTop DN 80, schraubbar mit Auflager

Nass (kondensierend)

ja

Serie

PolyTop

Positiv (Überdruck)

ja

Produktionsart

nahtlos

Grad [°]

87 °

Länge Anschluss 2 [mm]

135 mm

Wandstärke [mm]

2 mm

Farbe

anthrazit

Innendurchmesser Anschluss 2 [mm]

80 mm

Oberflächenbehandlung

unbehandelt

Länge Anschluss 1 [mm]

158 mm

Negativ (Unterdruck)

ja

Werkstoff

Kunststoff

Trocken (nicht kondensierend)

ja

Außendurchmesser Anschluss 1 [mm]

80 mm

Anschluss 1

Einschubende

Werkstoffgüte

Polypropylen (PP)

Anschluss 2

Muffe mit Abdichtung

Innendurchmesser Anschluss 1 [mm]

76 mm

Produktklasse

Bogen Abgas Einwandig

Anzahl der Lippen

3

Außendurchmesser Anschluss 2 [mm]

90 mm

Oberflächenschutz

unbehandelt

Form

Bogen

RAL-Nummer

7021

Abgas-Technologie
