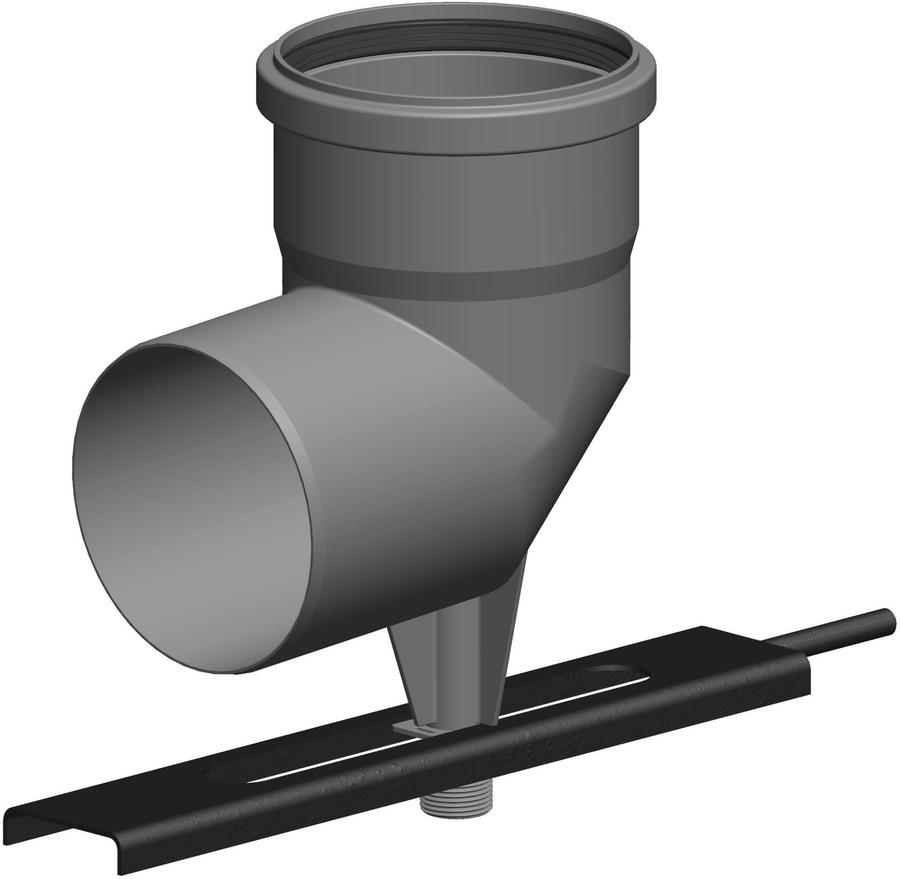

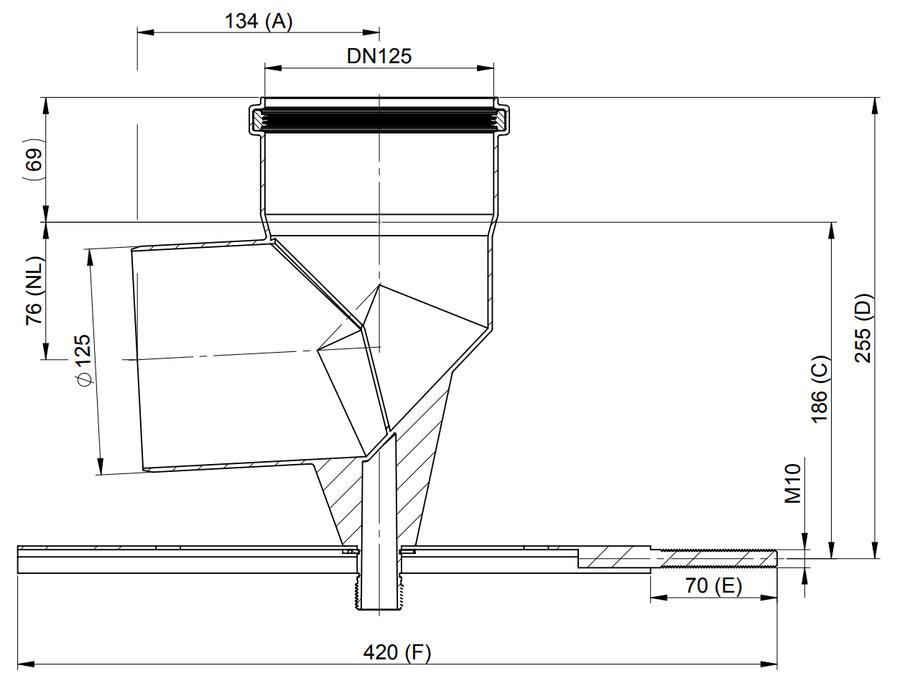

ATEC Schachteinführung PolyTop DN 125, mit Auflager

Serie

PolyTop

RAL-Nummer

7021

Farbe

anthrazit

Innendurchmesser Anschluss 2 [mm]

125 mm

Trocken (nicht kondensierend)

ja

Nass (kondensierend)

ja

Außendurchmesser Anschluss 2 [mm]

140 mm

Anschluss 1

Einschubende

Negativ (Unterdruck)

ja

Anzahl der Lippen

3

Positiv (Überdruck)

ja

Oberflächenbehandlung

unbehandelt

Produktklasse

Bogen Abgas Einwandig

Innendurchmesser Anschluss 1 [mm]

119 mm

Länge Anschluss 2 [mm]

145 mm

Produktionsart

nahtlos

Werkstoffgüte

Polypropylen (PP)

Form

Bogen

Oberflächenschutz

unbehandelt

Länge Anschluss 1 [mm]

134 mm

Anschluss 2

Muffe mit Abdichtung

Wandstärke [mm]

3 mm

Außendurchmesser Anschluss 1 [mm]

125 mm

Grad [°]

87 °

Werkstoff

Kunststoff

Abgas-Technologie

• Datenblatt PDF
• Montageanleitung PDF
