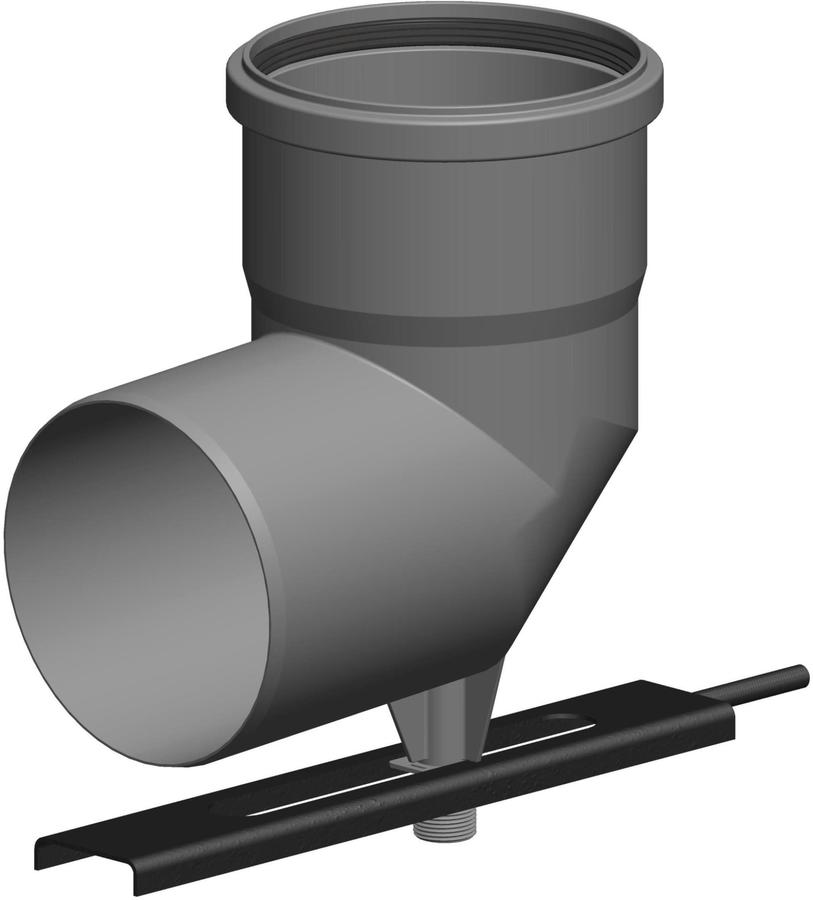

ATEC Schachteinführung PolyTop DN 160, mit Auflager

Positiv (Überdruck)

ja

Form

Bogen

RAL-Nummer

7021

Produktklasse

Bogen Abgas Einwandig

Farbe

anthrazit

Werkstoff

Kunststoff

Negativ (Unterdruck)

ja

Anschluss 2

Muffe mit Abdichtung

Außendurchmesser Anschluss 2 [mm]

175 mm

Anschluss 1

Einschubende

Wandstärke [mm]

3,5 mm

Außendurchmesser Anschluss 1 [mm]

160 mm

Oberflächenschutz

unbehandelt

Produktionsart

nahtlos

Werkstoffgüte

Polypropylen (PP)

Länge Anschluss 1 [mm]

180 mm

Innendurchmesser Anschluss 2 [mm]

160 mm

Anzahl der Lippen

3

Trocken (nicht kondensierend)

ja

Serie

PolyTop

Grad [°]

87 °

Innendurchmesser Anschluss 1 [mm]

144 mm

Nass (kondensierend)

ja

Länge Anschluss 2 [mm]

192 mm

Oberflächenbehandlung

unbehandelt

Abgas-Technologie

• Datenblatt PDF
• Montageanleitung PDF
