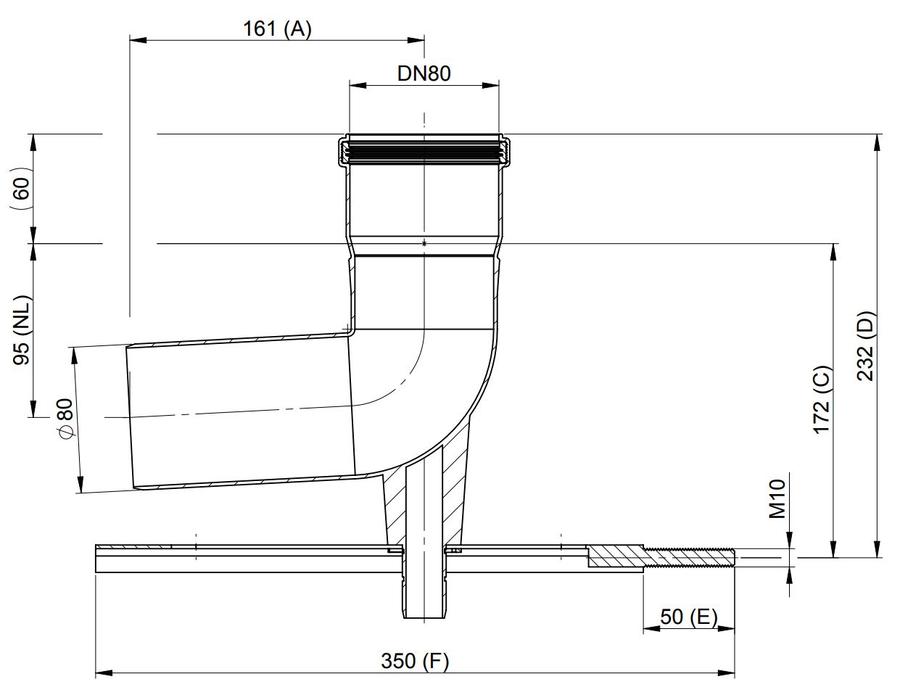

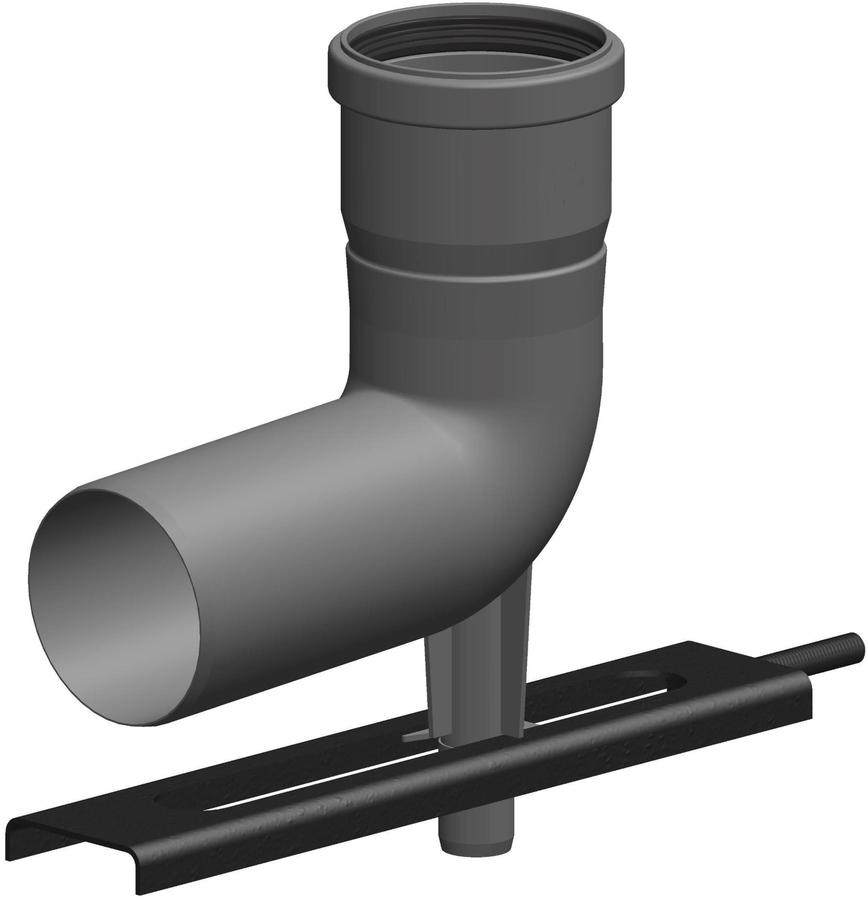

ATEC Schachteinführung PolyTop DN 80, mit Auflager

Wandstärke [mm]

2 mm

Produktklasse

Bogen Abgas Einwandig

Oberflächenschutz

unbehandelt

Positiv (Überdruck)

ja

Außendurchmesser Anschluss 1 [mm]

80 mm

Anschluss 2

Muffe mit Abdichtung

Länge Anschluss 2 [mm]

155 mm

Negativ (Unterdruck)

ja

Form

Bogen

RAL-Nummer

7021

Serie

PolyTop

Länge Anschluss 1 [mm]

161 mm

Farbe

anthrazit

Grad [°]

87 °

Anschluss 1

Einschubende

Innendurchmesser Anschluss 2 [mm]

80 mm

Oberflächenbehandlung

unbehandelt

Anzahl der Lippen

3

Außendurchmesser Anschluss 2 [mm]

90 mm

Werkstoff

Kunststoff

Innendurchmesser Anschluss 1 [mm]

76 mm

Nass (kondensierend)

ja

Produktionsart

nahtlos

Trocken (nicht kondensierend)

ja

Werkstoffgüte

Polypropylen (PP)

Abgas-Technologie

• Datenblatt PDF
• Montageanleitung PDF
