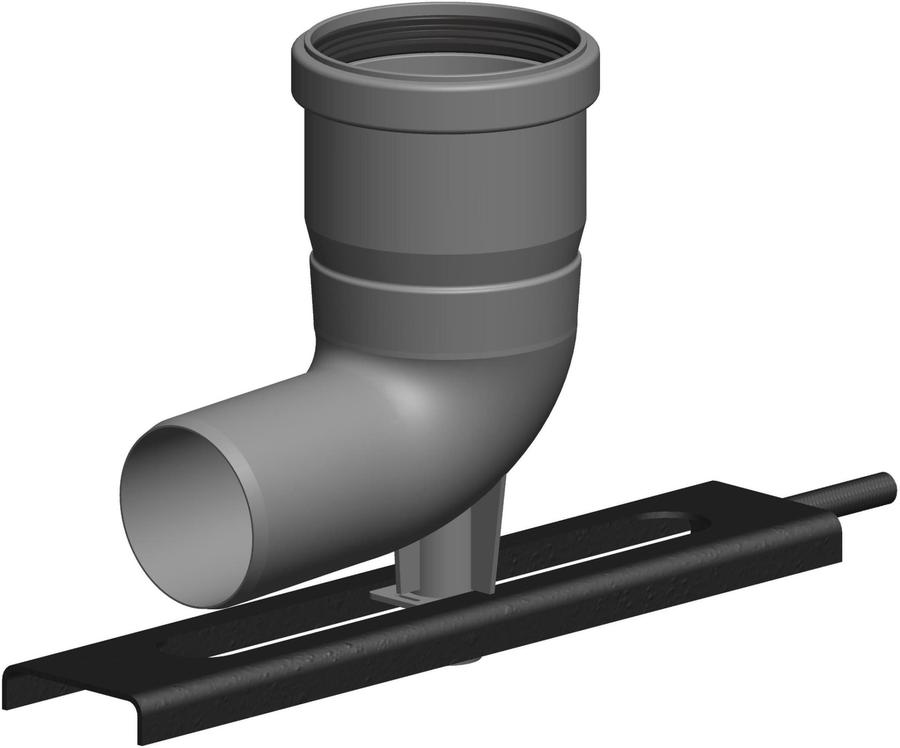

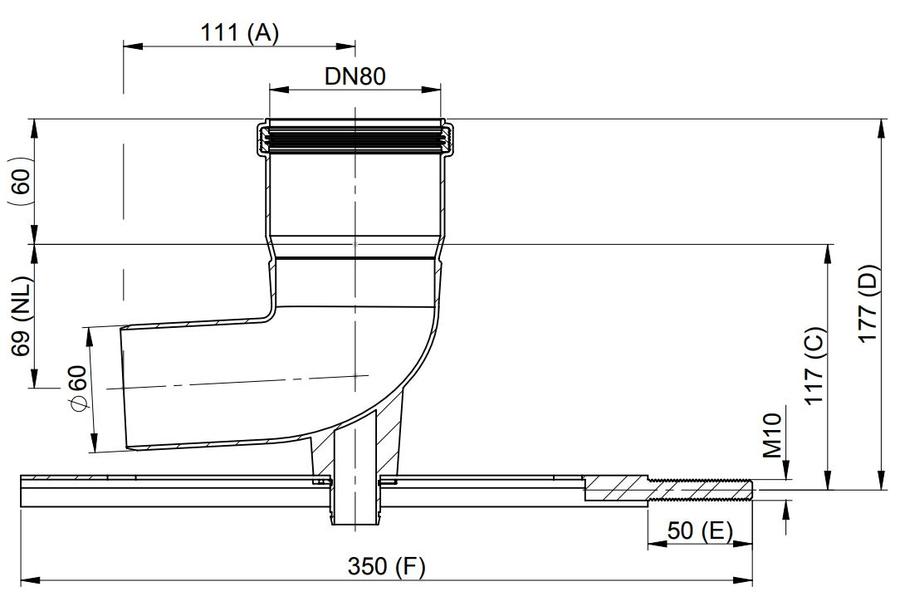

ATEC Schachteinführung PolyTop DN 80, mit Auflager

Form

Bogen

Innendurchmesser Anschluss 2 [mm]

80 mm

Außendurchmesser Anschluss 2 [mm]

90 mm

Trocken (nicht kondensierend)

ja

Nass (kondensierend)

ja

Länge Anschluss 1 [mm]

111 mm

Außendurchmesser Anschluss 1 [mm]

60 mm

Negativ (Unterdruck)

ja

Werkstoff

Kunststoff

Anschluss 1

Einschubende

Werkstoffgüte

Polypropylen (PP)

Farbe

anthrazit

RAL-Nummer

7021

Innendurchmesser Anschluss 1 [mm]

56 mm

Oberflächenbehandlung

unbehandelt

Produktklasse

Bogen Abgas Einwandig

Länge Anschluss 2 [mm]

129 mm

Anschluss 2

Muffe mit Abdichtung

Produktionsart

nahtlos

Positiv (Überdruck)

ja

Grad [°]

87 °

Anzahl der Lippen

3

Wandstärke [mm]

2 mm

Oberflächenschutz

unbehandelt

Serie

PolyTop

Abgas-Technologie
